无电解电容：电机驱动控制新方向

在现代家电与工业电机驱动领域，更高的可靠性、更小的系统体积以及更优的成本结构，始终是产品设计持续追求的目标。

传统变频驱动器普遍采用大容量铝质电解电容(Electrolytic Capacitor) 作为直流母线的能量缓冲与电压平滑元件。然而，电解电容存在电解液挥发问题，在长时间高温运行下易造成容值衰减与ESR上升，进而限制了变频器整体的产品寿命。

为突破传统架构的局限，业界逐渐探索并发展出无电解电容 (ECAP-less) 变频驱动技术，以小容量薄膜电容 (Film Capacitor，如CBB或MKP) 替代传统电解电容，在兼顾系统性能的同时，进一步提升产品的可靠性、使用寿命及空间利用率。

1、延长系统使用寿命：薄膜电容无电解液干涸问题，相较传统电解电容具备更长的使用寿命，有助于实现高可靠度设计。

2、优化硬件空间与成本：大幅降低所需电容体积，缩减PCBA尺寸与空间占用，优化整体BOM成本。

3、提升环境耐受度：在极高温或极低温环境中，薄膜电容具备更佳的热稳定性与电气特性，确保系统在全天候运行下保持低损耗与高效能量转换。

4、抑制谐波污染与自然提升功率因数(Harmonic Suppression & High Power Factor)：传统电解电容在充电瞬间会产生巨大的脉冲突波电流，严重污染电网。无电解电容架构由于储能极小，结合微控制器适当的软件前馈补偿，能主动平滑网侧电流，自然提升功率因数 (PF) 并降低总谐波失真 (THD)，协助终端产品轻松通过严格的安规要求。

AT32M412：专为高性能电机控制而设计

由于缓冲电容容量大幅降低，直流母线将产生明显的100Hz/120Hz电压脉动。这一特性对微控制器的运算能力提出了更高要求，需要实时执行复杂的控制算法。雅特力AT32M412微控制器专为高性能电机控制而设计，凭借强大的运算性能、高速数据采样能力及高集成度模拟外设，为复杂电机控制系统提供可靠支持。

1、强劲运算效能：基于ARM® Cortex®-M4F 内核，主频高达 180MHz，为高阶无传感器 FOC 等复杂电机控制算法提供极为充沛的算力支持。

2、高速双ADC：配备 2 组 12 位 2.5Msps 高速ADC，各自拥有独立的数据采样暂存器，轻松实现多通道同步分段取样。

3、高性能整合运放(OP)：内建 4 组高速运算放大器，其高达 30V/μs 的转换速率与 8.5MHz 带宽，可快速回应 16kHz PWM 开关过程中的电流信号变化；同时支持 PGA 模式与 6 档软件可调增益，客户无需针对不同功率规格重新设计硬件放大电路，有效提升研发效率。

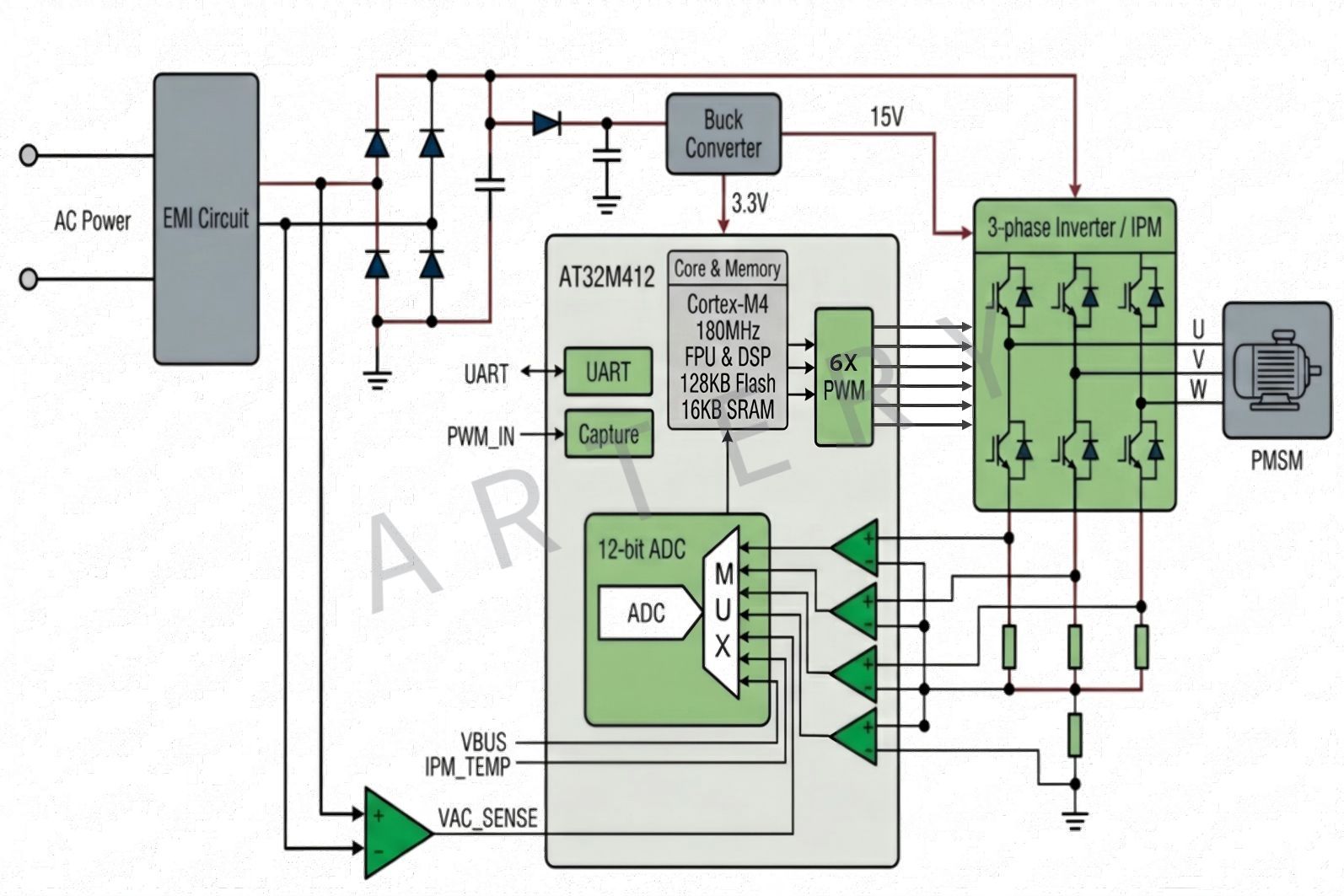

图1 AT32M412 无电解电容驱动器系统框图

系统框图如图1所示，交流市电 (AC Power) 经 EMI 滤波与全桥整流后，仅通过小容量薄膜电容进行有限的能量缓冲。在信号采集部分，AT32M412 具备高度集成的片上模拟功能，三相电机电流经分流电阻采样后，可直接通过AT32M412 内置的 4 路高速运算放大器（OP）进行信号放大。高速 ADC 对放大后的相电流、电网交流电压等关键信号进行精准、同步采集，使系统能够实时感知快速变化的运行状态。基于这些丰富的实时采样信息，微控制器进一步输出 6 路高频 PWM 信号，直接驱动三相逆变模块（IPM）运行 PMSM 电机，构成一套极度精简且高效的硬件拓扑。

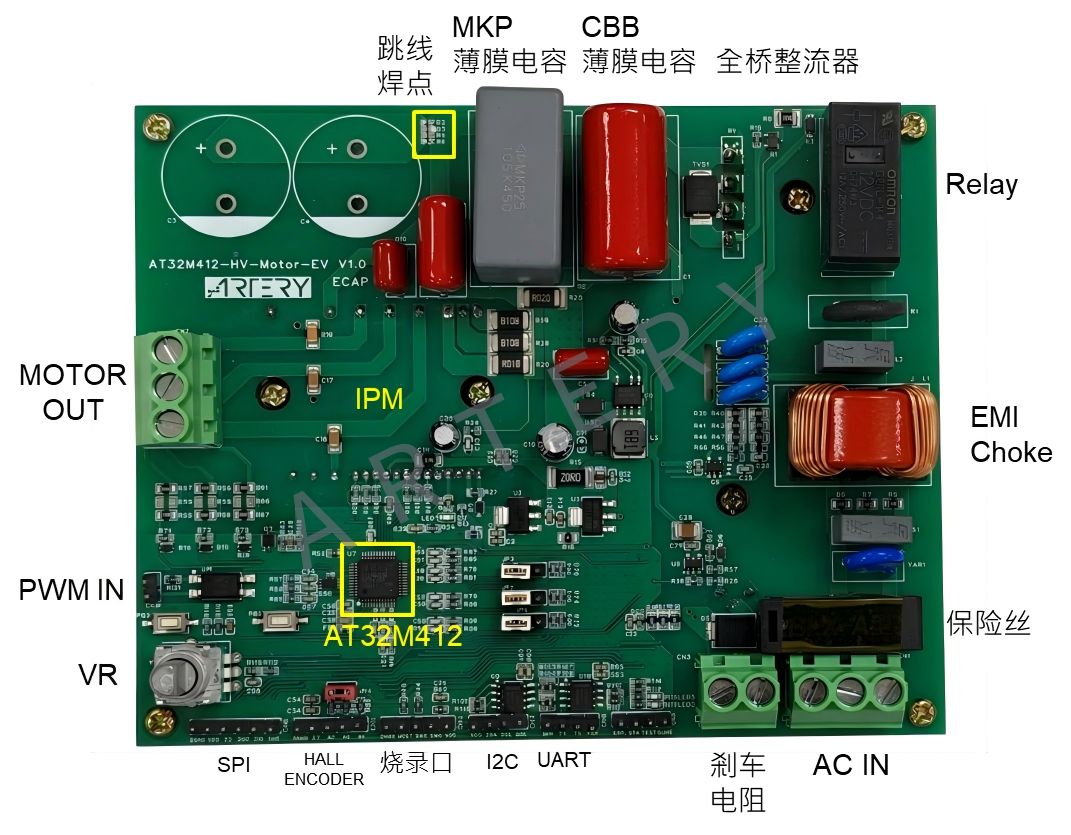

图2 AT32M412-HV-Motor-EV 评估板硬件配置

AT32M412-HV-Motor-EV 评估板基于上述强大的芯片性能，是一款无电解电容与有电解电容两用控制器。其硬件设计具备以下整合优势与丰富周边：

1、灵活的薄膜电容配置：全桥整流后方具备跳线焊点，成本考量时可选择CBB 薄膜电容，大功率/高可靠度输出时可选择 MKP 薄膜电容。

2、转速控制界面：支持PWM IN 经光隔离器输入脉波控制转速 (例如 40Hz~150Hz 脉波对应 1200rpm~4500rpm)。

3、通信与保护机制：具备隔离型UART 通信界面，并配置回生电阻刹车电路，在大功率应用时可有效避免直流母线过压。

无电解电容核心控制算法设计

为克服直流母线电压脉动对电机控制造成的影响，AT32M412 采用以下关键控制策略，以确保系统稳定运行并保持较高的功率因数。

1、软件锁相环(SOGI PLL)：系统通过交流输入端的电压采样电路直接采集市电电压信号，并利用二阶广义积分器 (SOGI) 算法构建软件锁相环。该方法能够实时、稳定地检测电网相位与频率，同时提升系统对电网噪声的抗干扰能力。

2、单电阻电流取样(Single-shunt Current Sampling)：为进一步优化系统成本，控制算法采用单电阻电流重构技术，并设定在 16kHz 的 PWM 开关频率下运行。藉由精密的 PWM 时序控制与高速 ADC 同步触发，系统能在极短的导通窗口内准确采集相电流，确保无传感器 FOC 驱动的高精度。

3、网侧功率前馈补偿(Power Feed-forward Compensation)：控制算法通过实时计算电容的功率，将相应的补偿量注入电机 q 轴电流指令中。这使得相电流峰值能主动偏移母线电压峰值，有效平滑网侧输入电流，促使输入电流与市电电压保持同相位。

4、负载功率曲线调制(Load Power Curve Modulation)：针对直流母线电压脉动，控制器动态调节电机输出功率。该策略能够有效抑制电压纹波、平稳电机输出，并进一步降低输入电流谐波。

系统实测波形与性能验证

通过评估板进行实际负载测试，以验证上述控制算法的有效性。在电机转速为4500 rpm、输出功率为 335W 的条件下，市电输入功率为 367W，系统效率达到 91.3%。测试得到的稳态波形如下所示：

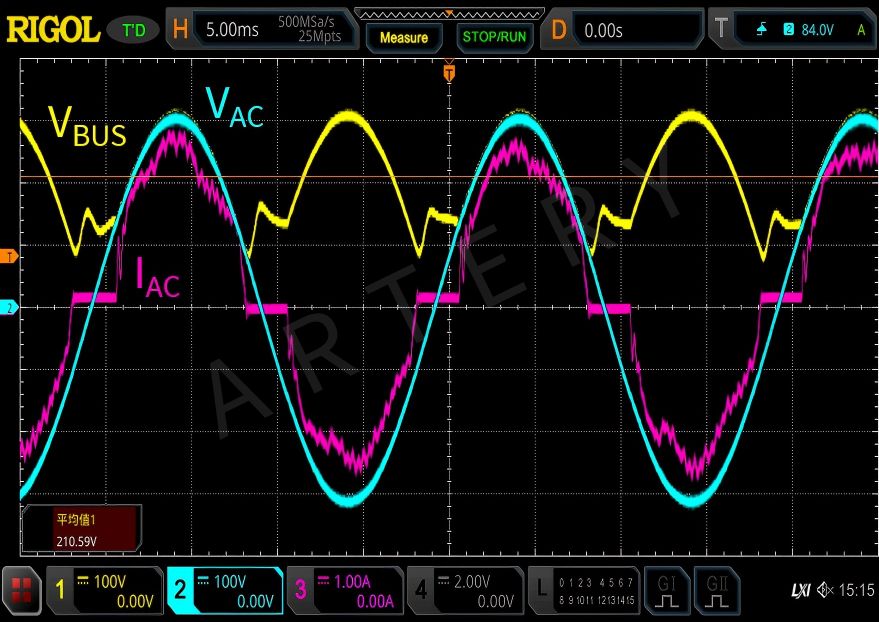

图3 控制器输入端的电压与电流实测波形

1、功率因数与同相验证：在强大的电容功率补偿算法介入下，MCU通过控制d-q轴电流使变频器功率适当地补偿了电容器功率，使网侧输入电流 (I_AC)仍与市电电压 (V_AC) 达到了高度的同相位。

2、高效率与高PF 表现：在无大容量电解电容缓冲的条件下，系统不仅维持了稳定的功率输出，并实测获得高达 0.982 的功率因数（PF），充分展现 SOGI 锁相与功率曲线控制的极佳成效。

输入电流谐波 (THD) 频谱分析与法规评估

无电解电容架构对系统输入电流谐波(THD) 具有直接影响。为评估系统是否符合 IEC 61000-3-2 Class A 谐波规范，我们基于实测电气参数 (P=366.7W, Irms=1.697A, PF=0.982) 建立了理论分析模型。分析结果显示，输入电流基波的相位仅滞后市电电压 2°。

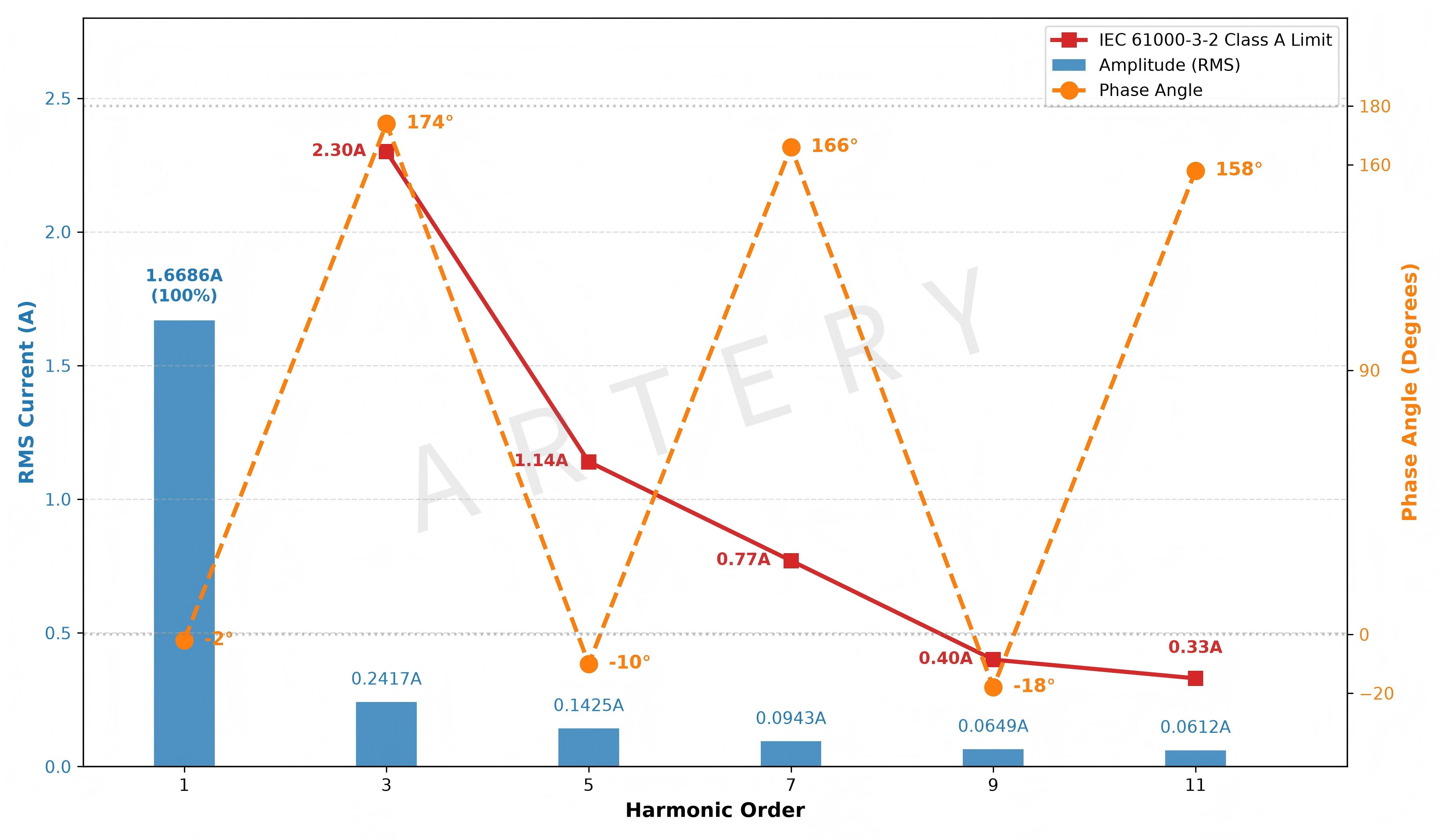

图4：输入电流谐波频谱分布与 IEC 61000-3-2 Class A 限值对比

基于该模型推演的谐波频谱如图4 所示：

1、谐波分布特征：受限于波形的截断与平顶效应，系统存在一定比例的低次奇数谐波，整体THD 约为 18.5%。

2、法规限值对比：图中红线标示了IEC 61000-3-2 Class A 标准规定的谐波电流绝对值限值。在 360W 负载条件下，系统各次谐波电流的绝对值均远低于标准限值。

评估结果表明，该控制方案在实现高功率因数的同时，输入电流谐波指标也保有充足的安规设计裕量，能够满足市售家电及工业设备的相关合规要求。

基于雅特力AT32M412 微控制器的无电解电容 (ECAP-less) 变频驱动方案，充分发挥Cortex®-M4 内核的运算能力与高集成度模拟外设优势，结合 SOGI 锁相、功率前馈补偿及动态负载调节等控制算法，成功克服了薄膜电容取代电解电容后所带来的电压波动问题。该方案及相关技术已应用在国内头部家电厂商，并实现规模量产。

测试结果显示，此架构能在显著减少PCBA 体积与降低硬件成本的同时，实现高达 0.982 的功率因数，并满足 IEC 61000-3-2 安规对于谐波电流的要求。此方案为空调压缩机、热泵等对可靠度与寿命有严格要求的应用，提供了一项稳定且具竞争力的技术选择。
